价 格
订货量
￥123.00
55 - 64
￥112.00
65 - 74
￥102.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥75
| 品牌：GHBF | 型号：FDZ45H ND25 | 材质：铸钢 |
| 连接形式：法兰 | 结构形式：固定球球阀 | 3C阀门类别：工业 |
| 订货号：25 | 货号：25 | 公称通径：25mm |
| 适用介质：蒸汽 | 压力环境：低压 | 工作温度：高温 |
| 标准：日标 | 流动方向：双向 | 驱动方式：热力 |
| 零部件及配件：焊条 | 用途：调节 | 类型(通道位置)：先导式 |
| 作用对象：煤气 | 规格：25 | 是否跨境货源：否 |

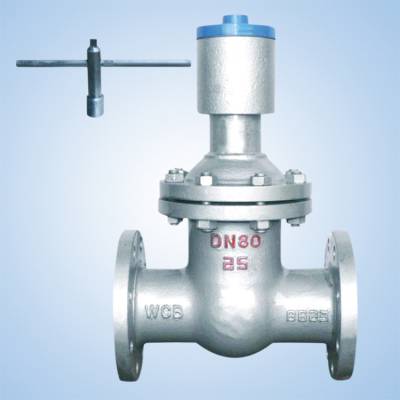

FDZ45H DN25 防盗闸阀 玉林市永磁防盗闸阀 防盗闸阀 带锁防盗闸阀 永磁闸阀
一、Z45H-10C/16C暗杆铸钢闸阀概述：本阀适用于水、蒸汽、油品等非腐蚀性介质中，适用温度-20～200℃，工作压力：0.6-1.6Mpa。广泛用于石油、化工、火力发电厂等管路上作接通或截断管路的启闭装置
Summary of Z45H-10C/16C concealed rod cast steel gate valve: This valve is suitable for water, steam, oil and other non-corrosive media, suitable temperature - 20-200 C, working pressure: 0.6-1.6Mpa. Widely used in oil, chemical industry, thermal power plants and other pipelines for connecting or cutting off pipeline opening and closing devices
二、Z45H-10C/16C暗杆铸钢闸阀相关数据：
型号 | 公称压力Mpa | 试验压力Mpa | 工作温度 | 使用介质 | |
密封 | 强度 | ||||
Z45H-10C | 1.0 | 1.1 | 1.5 | -20-200℃ | 水、蒸汽、油 |
Z45H-16C | 1.6 | 1.76 | 2.4 | -20-200℃ | 水、蒸汽、油 |
三、Z45H-10C/16C暗杆铸钢闸阀相关连接参数：
公称通径 | 尺寸（mm） | 参考重量 | |||||||
L | D | D1 | D2 | b | z-φd | H | D0 | ||
50 | 180 | 160 | 125 | 100 | 20 | 4-18 | 345 | 180 | 17 |
65 | 195 | 180 | 145 | 120 | 376 | 180 | 20 | ||
80 | 210 | 195 | 160 | 135 | 22 | 4-18 | 417 | 200 | 27 |
100 | 230 | 215 | 180 | 155 | 8-18 | 460 | 200 | 50 | |
125 | 255 | 245 | 210 | 185 | 24 | 8-18 | 525 | 240 | 70 |
150 | 280 | 280 | 240 | 210 | 8-23 | 567 | 240 | 95 | |
200 | 330 | 335 | 295 | 265 | 26 | 8-23 | 705 | 320 | 150 |
250 | 380 | 390 | 350 | 320 | 28 | 8-23 | 800 | 320 | 200 |
300 | 420 | 440 | 400 | 368 | 12-23 | 886 | 400 | 280 | |
350 | 450 | 500 | 460 | 428 | 30 | 16-23 | 968 | 400 | 360 |
400 | 480 | 565 | 515 | 482 | 32 | 16-25 | 1090 | 500 | 500 |
450 | 510 | 615 | 565 | 532 | 20-25 | 1175 | 500 | 590 | |
500 | 540 | 670 | 620 | 585 | 34 | 20-25 | 1414 | 720 | 680 |
600 | 600 | 780 | 725 | 685 | 36 | 20-30 | 1593 | 720 | 951 |
700 | 660 | 895 | 840 | 800 | 40 | 24-30 | 1812 | 800 | 1950 |
800 | 720 | 1010 | 950 | 905 | 44 | 24-34 | 2540 | ||
900 | 780 | 1110 | 1050 | 1005 | 46 | 28-34 | 3070 | ||
1000 | 840 | 1220 | 1160 | 1115 | 50 | 28-34 | 4250 | ||
